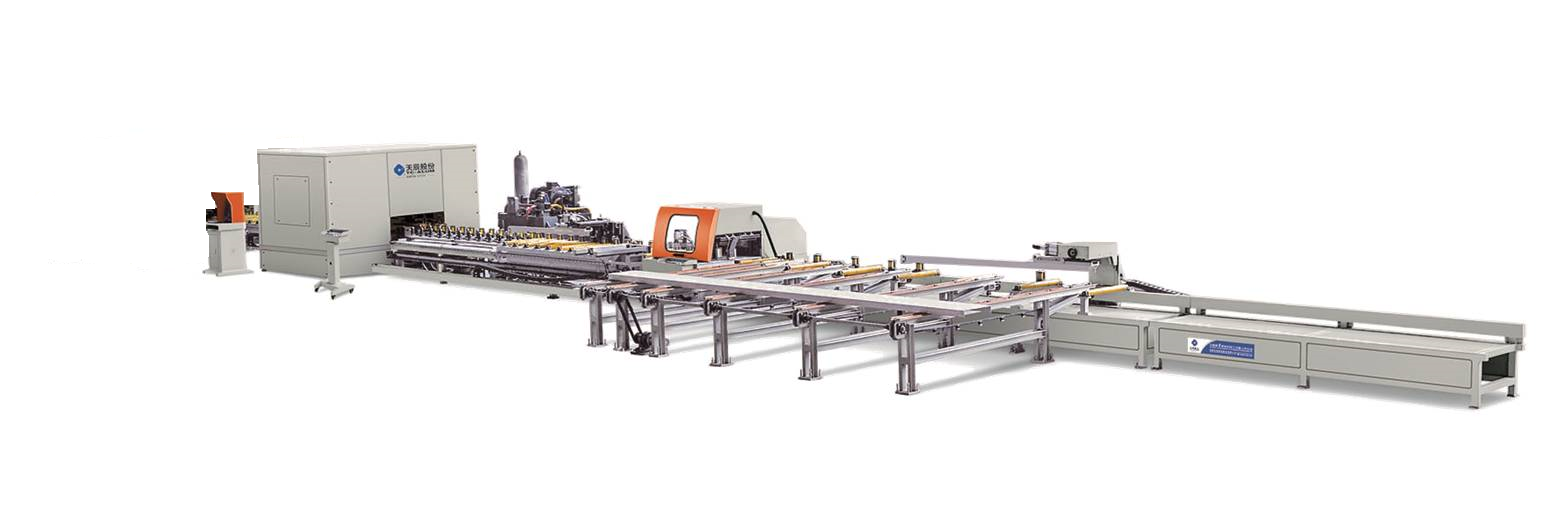

铝模板锯冲自动生产线
LMBC-CNC-600×3000
设备特点

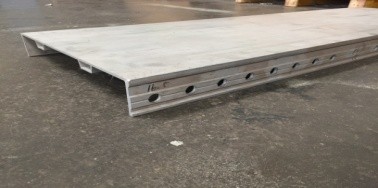

本生产线是一款用于对铝合金模板C型板进行数控送料切割、两侧面冲孔加工的高效铝模板自动生产线。
? 本生产线使铝合金模板生产由单机生产变为自动生产线作业，加工范围广、数控化程度高、柔性化程度高。整条生产线除人工上下料外，其余工序均可实现自动化生产，操作者劳动强度大为降低、制件精度大为提高、生产效率提高明显、安全状况明显改善，整条生产线只需2-3名操作者即可满足自动化生产需求。
技术参数
项目 | 参数名称 | 参数值 | |
总线 | 毛坯料长 | 1600-6100mm | |
模板 | 长 | ?750-3000mm | |
宽 | 200-600mm | ||
高 | 65 mm | ||
腹板厚度 | 4-5mm | ||
翼板厚度 | 6-8mm | ||
模板材料 | 6005A-T6(σb=270MPa) | ||
控制系统 | 可编程控制器 | ||
电源 | 380V 50Hz | ||
气源压力 | 0.5～0.8MPa | ||
最大工作压力 | 16Mpa | ||
横向料台 | 送料速度 | 10m/min | |
储料数量 | 4根 | ||
锯切主机 | 锯切电机 | 5.8kW ? 3000r/min | |
锯片规格 | Φ500×Φ30×4.4×Z120 | ||
切断进给方式 | 气动 | ||
冲孔主机 | 最大冲孔直径 | Ф16.5 mm | |
单侧冲头数量 | 6 个 | ||
双侧冲头数量 | 12 个 | ||
孔中心高度 | 40 mm（可调） | ||
单缸冲孔力 | 160kN | ||
送料单元 | 最大速度 | 60m/min | |
X轴行程 | 6500mm | ||
