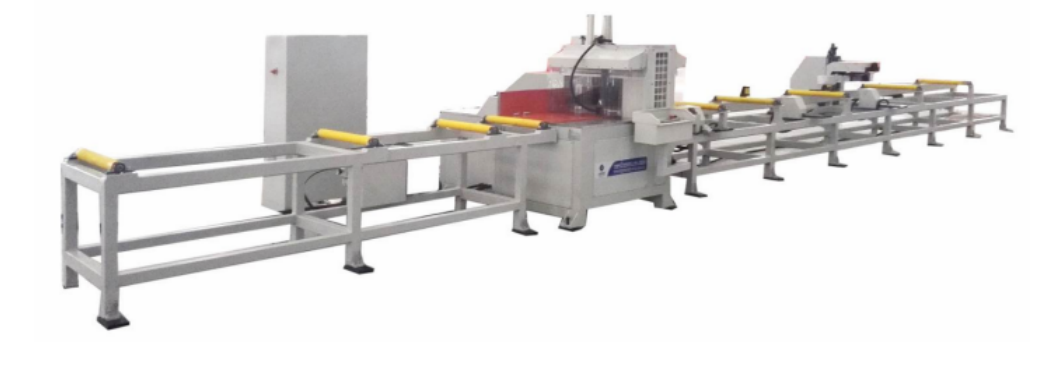

铝型材90°数控送料切割锯
LJJL-CNC-500
设备特点
☆本锯床主要适用于大截面铝型材的90°锯切加工；
☆施耐德伺服电机驱动可调夹钳的数控送料方式，送料精确；
☆锯片进给采用气液阻尼系统，平推出锯方式，稳定可靠；
☆水平及垂直压紧均为气动压紧；
☆送料架及出料架辊轮采用聚氨酯包胶辊，避免型材划伤；
☆直线导轨副保证送料及锯切的运动平稳及精度；
☆集中式喷雾冷却装置保证锯片寿命及切割表面精度；
☆大功率吸尘装置保证现场干净整洁；
☆友好的触摸屏人机界面，操作便捷；
☆SMC气动控制元件功耗低，对系统无干扰；
技术参数
☆电源：380V 50Hz
☆气源压力：0.6~0.8 MPa
☆锯切电机：5.8kW? 2800r/min
☆锯片规格：φ500×φ30×4.4×Z120
☆锯切截面尺寸（宽×高）：400×140mm、500×130mm、600×80mm
☆送料行程：6500 mm
☆最大送料速度：60m/min
☆切割角度误差：±5′
☆切割型面粗糙度：Ra12.5μm
☆切割长度精度：±0.15mm
☆外形尺寸：11600╳2200╳1600mm
☆重量：3500㎏
主要元器件
☆数控系统：施耐德? ? ? ? ? ?☆ 气动元件：SMC
☆低压电器：西门子? ? ? ? ? ?☆ 直线导轨：HIWIN/PMI/ABBA
☆齿条：YYC? ? ? ? ? ? ? ? ☆ 锯片：日本和源/兼房
